Datos del producto:
|
| Materia prima: | FR-4 | Grueso de cobre: | 1/2OZ 1OZ 2OZ 3OZ |
|---|---|---|---|
| Grueso del tablero: | 2m m | Tamaño mínimo del agujero: | 0.1m m |
| Línea anchura mínima: | 0.065m m | Líneas espaciamiento mínima: | 0.065m m |
| Acabamiento superficial: | HASL | Nombre de producto: | Sistemas de gestión de la batería |
| Uso: | baterías | Uso: | Paquetes de baterías de litio |
| Número de capas: | 3 capas | Comunicación: | No |

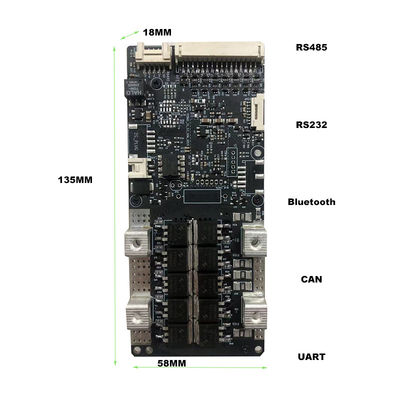

| Tamaño: | 135MM*58MM*18M M | Peso: | 0.185KG |
| Función: | función de equilibrio | Color: | Plata |
| Material: | Alumimum | Venta de unidades: | Artículo solo |
| Solo tamaño del paquete : | 13X8X9 cm | Solo peso bruto: | 0,300 kilogramos |
| Tipo del paquete: | paquete y cartón de burbuja | ||
| Resaltar: | 20S batería BMS,3S batería BMS RS485,72V 20S BMS 200A |
||

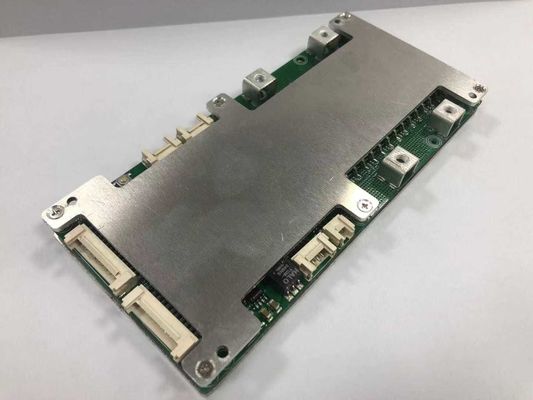

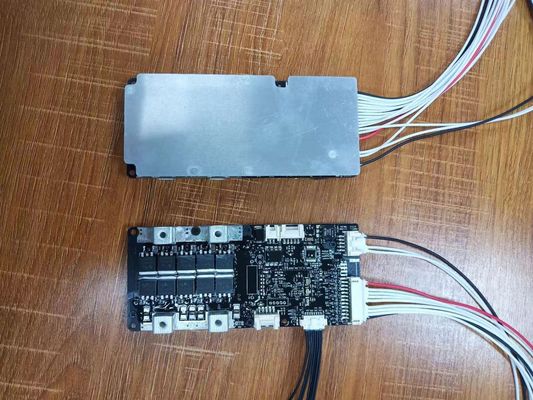

Batería BMS RS485 RS232 72V 20S BMS 200A de la batería BMS Board 3S-20S
¿Cómo elegir al tablero adecuado de BMS?
1. determine su tipo de la batería (ternary/NCM, litio iron/LFP, litio titanate/LTO) y determínelo
El número de secuencias y paralelos de la batería. Elija según el número de encadenamientos.
2. determine si la batería está cargada y descargada en el mismo puerto o en diversos puertos. La carga y la descarga del mismo puerto es la misma línea, pero un puerto separado es una línea independiente de la carga y de descarga.
3. determine el valor actual requerido por el tablero de la protección: I=P/U. es decir, actual = poder/voltaje. Recuerde que esto es solamente un valor teórico. De hecho. Utilizamos este valor teórico como referencia. Teniendo en cuenta la carga, ascendente y apenas comenzando el ambiente, los vehículos eléctricos generalmente des dos ruedas eligen más de 2 veces el valor teórico. Los vehículos eléctricos des tres ruedas eligen más de 3 veces este valor teórico. Los vehículos de poca velocidad de cuatro ruedas tienen generalmente cerca de 3,5 veces. Para los inversores y los productos del almacenamiento de energía, 1,2 veces son bastantes. O refiera al límite actual del regulador del vehículo eléctrico. asegure. El valor actual de la placa del guardia debe ser mayor que el valor límite actual del control.
Smart BMS Battery Parameter:
|
|
Contenido
|
Especificación
|
Unidad
|
Observación
|
|
Descarga
|
Corriente derivada continua
|
80
|
|
|
|
Corriente derivada más
|
240±20
|
|
|
|
|
Carga
|
Voltaje de atajo de la carga |
54,6
|
V
|
|
|
Corriente de carga máxima
|
30 (MAX)
|
|
|
|
|
Sobre la protección de la carga
|
Voltaje de la detección del cargo excesivo
|
4.25±0.05
|
V
|
|
|
Cobre el tiempo de retraso excesivamente de la detección
|
600±300
|
Ms
|
|
|
|
Cobre el voltaje del lanzamiento excesivamente
|
4.15±0.05
|
V
|
|
|
|
Balanza Portection
|
Voltaje de la detección de la balanza
|
4,18
|
V
|
|
|
Voltaje de la detección del lanzamiento de la balanza
|
4,18
|
V
|
|
|
|
Balanza actual
|
35±5
|
mA
|
|
|
|
Overdischarge Portection
|
Voltaje de la detección de Overdischarge
|
2.7±0.05
|
V
|
|
|
Tiempo de retraso de la detección de Overdischarge
|
600±300
|
Ms
|
|
|
|
Voltaje del lanzamiento de Overdischarge
|
3.0±0.05
|
V
|
|
|
|
Sobreintensidad de corriente Portection
|
Voltaje de la detección de la sobreintensidad de corriente
|
100
|
milivoltio
|
|
|
Corriente de la protección de la sobreintensidad de corriente
|
135±20
|
|
|
|
|
Tiempo de retraso de la detección de la sobreintensidad de corriente
|
600±300
|
Ms
|
puede fijar según su petición
|
|
|
Condición del lanzamiento
|
Carga puesta fin
|
|
|
|
|
Protección corta
|
Condición de la detección
|
Hacia fuera ciclos cortos de la carga
|
|
|
|
Tiempo de retraso de la detección
|
300±100
|
nosotros
|
|
|
|
Condición del lanzamiento
|
Corte la carga
|
|
|
|
|
Temporeros. protección
|
Sobre temporeros de la protección de la carga.
|
-20~50
|
℃
|
puede fijar según su petición
|
|
Sobre temporeros de la protección de Disharge.
|
-20~70
|
|
|
|
|
Resistencia interior
|
Lazo principal electrificar resistencia
|
≤10
|
mΩ
|
|
|
Consumo actual
|
La corriente consume en la operación normal
|
≤100
|
UA
|
|
|
|
Corriente del sueño (sobre descarga)
|
≤20
|
UA
|
|
|
Temporeros de trabajo.
|
Temporeros. gama
|
-20/80
|
℃
|
|
